فشار فروپاشی: معنی آن برای API 5CT Collapse High Collapse

فشار فروپاشی چیست؟

فشار فروپاشیفشار خارجی است که لوله پوشش می تواند قبل از بیضی شکل شدن، تغییر شکل یا فرو ریختن آن به داخل مقاومت کند. در چاه‌های نفت و گاز، این خطر زمانی افزایش می‌یابد که بار سازند، فشار ستون گل، شرایط سیمان‌کاری، خزش نمک یا تغییرات فشار مخزن، فشار خارجی بالایی بر روی بدنه بدنه ایجاد کند.

برای خریداران، فشار فروپاشی تحت تاثیر قرار می گیرداندازه، ضخامت دیوار، درجه، قدرت تسلیم، بیضی، عملیات حرارتی و کنترل بازرسی. به همین دلیل استپوشش بالا فروپاشیزمانی انتخاب می شود که پوشش معمولی API 5CT ممکن است مقاومت کافی در برابر فروپاشی ایجاد نکند. لوازم Octal PipeN80 HC، L80 HC، P110 HC و Q125 HCدر4 1/2"–20"، باطول R2/R3وBTC، LTC، STC یا اتصالات پریمیوم.

فشار فروپاشی برای پوشش به چه معناست

در طراحی بدنه، فشار فروپاشی بر فشار وارده از بیرون بدنه به سمت داخل متمرکز می شود. وقتی این بار خارجی خیلی زیاد باشد، بدنه بدنه ممکن است ابتدا گردی خود را از دست بدهد، سپس به سمت داخل تغییر شکل داده و در نهایت فرو بریزد.

مدت	خریدار{0}}معنای دوستانه	چرا اهمیت دارد
فشار فروپاشی	حداکثر فشار خارجی که بدنه می تواند قبل از بحرانی شدن خطر سقوط مقاومت کند	کمک می‌کند تا تصمیم بگیرید که آیا روکش معمولی کافی است یا به روکش High Collapse نیاز است
فشار فروپاشی خارجی	فشار ناشی از تشکیل، ستون گلی، شرایط سیمان‌کاری یا خزش نمک بر روی بدنه پوشش	منبع فشار اصلی که ممکن است بدنه را به سمت داخل تغییر شکل دهد
مقاومت در برابر فروپاشی	توانایی بدنه در مقاومت در برابر فشار خارجی بدون شکست	بستگی به درجه، ضخامت دیوار، بیضی، عملیات حرارتی و کنترل بدنه لوله دارد
جمع کردن رتبه	عملکرد جمع شدن رتبه‌ای که برای انتخاب پوشش استفاده می‌شود	باید به وضوح در RFQ یا سفارش فنی مشخص شود

دانلود:فشار فروریختگی به چه معناست برای پوشش

در یک سفارش پوشش نباید فقط "جعبه P110" یا "پوشش Q125" ذکر شود. برای چاه‌های{3}درخطر بالا، لازم استرتبه بندی سقوطباید همراه با OD، وزن، ضخامت دیوار، نوع اتصال و اسناد بازرسی تایید شود.

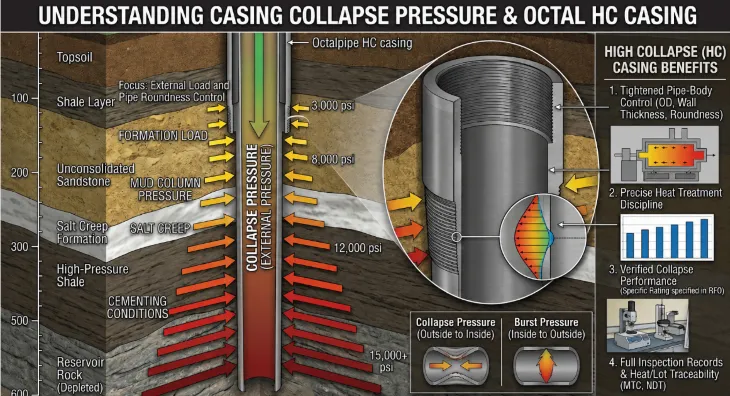

casing collapse pressure and high collapse casing diagram-octal steel

پوشش P110 با انقباض بالا و پوشش بالا فروپاشی Q125

پوشش P110 با فروپاشی بالاوپوشش بالا فروپاشی Q125دو مسیر پوشش HC با استحکام بالا وقتی استفاده می‌شوند که پوشش معمولی API 5CT حاشیه فروپاشی کافی برای بخش‌های نیازمند چاه نمی‌دهد. آنها برای کنترل فشار خارجی، نه تنها برای قدرت تسلیم بالاتر انتخاب می شوند. در یک بازنگری فشاری{5}مقطعی، درجه باید همراه با آن بررسی شودOD، ضخامت دیوار، نسبت D/t، بیضی، پایداری قدرت تسلیم، فشار داخلی، بار محوری، دما، نوع اتصال و سوابق بازرسی. محاسبات مربوط به فروپاشی{3}}API 5C3 همچنین نشان می‌دهد که مقاومت در برابر فروپاشی تحت تأثیر شرایط بارگذاری ترکیبی مانند تنش محوری و فشار داخلی قرار می‌گیرد، نه تنها با یک مقدار درجه.

مسیر درجه	شرایط مناسب	تفاوت کلیدی	ایست بازرسی خریدار
پوشش P110 با فروپاشی بالا	چاه های عمیق، حفاری با وزن گل بالا، پوشش تولید و بخش هایی که N80 HC / L80 HC کافی نیست.	مسیر HC با مقاومت بالا برای بخش‌های عمیق-چاه، اما نه شدیدترین-گزینه.	رتبه بندی فروپاشی، ضخامت دیوار، بیضی، عملیات حرارتی، NDT، هیدروتست، تست رانش، MTC و قابلیت ردیابی گرما/لات را تایید کنید.
پوشش بالا فروپاشی Q125	چاه‌های فوق‌{0}عمیق، چاه‌های HPHT، بخش‌های بار{1} شدید و فواصل با فشار خارجی{2} بالا.	مسیر{0}}با قدرت بیشتر برای بارهای فروپاشی شدیدتر و نیازهای حاشیه ایمنی بالاتر.	مشخصات فشار، وزن گل، دما، بار محوری، صلاحیت اتصال، چقرمگی و سوابق بازرسی کامل را بررسی کنید.

انتخاب درجه باید بر اساس عمق چاه، وزن گل، پروفیل فشار، دما، وضعیت خوردگی، نوع اتصال و درجه فروریختگی مورد نیاز باشد. انتخاب درجه بالاتر بدون بررسی رتبه فروریزش، ضخامت دیوار و رکوردهای بیضی برای مشخصات ایمن کافی نیست.

برای خریداران،P110 HCمعمولاً زمانی در نظر گرفته می‌شود که پروژه نیاز به مقاومت در برابر فروپاشی قوی برای بخش‌های فشار عمیق یا فشار قوی- دارد، در حالی کهQ125 HCبرای چاه های شدیدتر که در آن بار فروپاشی و حاشیه ایمنی بسیار بیشتر است، رزرو شده است. در هر دو مورد، نام درجه به تنهایی کافی نیست. RFQ باید به وضوح بیان کندامتیاز فروپاشی مورد نیاز، OD، وزن، ضخامت دیوار، اتصال، محدوده طول، NDT، تست هیدرواستاتیک، تست دریفت، بازرسی نخ، MTC و قابلیت ردیابی حرارت/لات.

فشار فروپاشی در مقابل فشار ترکیدگی

فشار فروپاشی و فشار ترکیدگی اغلب با هم مورد بحث قرار می گیرند، اما آنها به جهت های بار مخالف اشاره دارند.

مورد	فشار فروپاشی	فشار ترکیدگی
جهت فشار	از بیرون به داخل	داخل به بیرون
ریسک اصلی	روکش به سمت داخل فشرده شده یا بیضی شکل است	روکش به سمت بیرون منبسط می شود یا پاره می شود
علت معمولی	فشار خارجی بالا، وزن گل، خزش نمک، تخلیه مخزن	فشار داخلی بالا، تست فشار، فشار تولید یا تزریق
نقطه کنترل اصلی	ضخامت دیوار، نسبت D/t، بیضی، قدرت تسلیم، رتبه فروپاشی	ضخامت دیوار، درجه، درجه فشار داخلی، آب بندی اتصال
نگرانی خریدار	آیا بدنه در برابر فشار خارجی مقاومت می کند؟	آیا بدنه در برابر فشار داخلی مقاومت می کند؟

دانلود:فشار فروپاشی در مقابل فشار ترکیدگی

برایپوشش بالا فروپاشی، اولویت فشار فروپاشی است. این محصول زمانی انتخاب می شود که فشار خارجی خطر اصلی باشد، به ویژه در چاه های عمیق، مخازن تخلیه شده، تشکیلات نمک، چاه های HPHT و بخش های حفاری با وزن گل بالا.

چه چیزی باعث ریزش پوشش در چاه های نفت و گاز می شود؟

فروپاشی پوشش معمولاً به دلیل ترکیبی از فشار خارجی و مقاومت ناکافی بدنه لوله ایجاد می‌شود. خطر به ندرت تنها از یک عامل ناشی می شود.

What Causes Casing Collapse In Oil And Gas Wells

صفحه پوشش ریزش بالا Octal Pipe همچنین پوشش HC را برای چاه‌های عمیق، مخازن تخلیه شده، سازندهای نمک، چاه‌های HPHT و حفاری با وزن گل بالا قرار می‌دهد، جایی که هدف کاهش بیضی‌شدن، تغییر شکل به سمت داخل و شکست فروریختن است.

چه چیزی بر مقاومت در برابر فروپاشی بدنه تأثیر می گذارد؟

مقاومت در برابر فروپاشی به تنهایی توسط گرید فولادی کنترل نمی شود. درجه بالاتر می تواند کمک کند، اما هندسه لوله و قوام ساخت به همان اندازه مهم هستند.

info-738-404

عامل	تاثیر بر مقاومت در برابر فروپاشی	آنچه خریداران باید بررسی کنند
OD و ضخامت دیواره	دیوار ضخیم تر به طور کلی ظرفیت فروپاشی را بهبود می بخشد. نسبت D/t بالا مقاومت را کاهش می دهد	رکوردهای OD، وزن، ضخامت دیوار و ابعاد را تأیید کنید
یکنواختی ضخامت دیوار-	مناطق نازک{0}دیواره محلی تحت فشار خارجی به نقاط ضعف تبدیل می شوند	سوابق بازرسی ضخامت دیوار{0}}را بخواهید
بیضی و گرد	بیضی بودن بیش از حد باعث می شود لوله تحت فشار راحت تر تغییر شکل دهد	سوابق کنترل OD، گردی و بیضی را مرور کنید
پایداری قدرت تسلیم	استحکام تسلیم پایدار، پیش‌بینی فروپاشی را قابل اعتمادتر می‌کند	نتایج تست مکانیکی را با گرما/تعداد مقایسه کنید
عملیات حرارتی	استحکام نهایی، چقرمگی و قوام بدنه{0}}لوله را کنترل می کند	وضعیت عملیات حرارتی را در MTC بررسی کنید
NDT و هیدروتست	قبل از ارسال به تأیید یکپارچگی بدنه{0}}لوله کمک کنید	گزارش NDT و سابقه آزمایش هیدرواستاتیک را درخواست کنید
قابلیت ردیابی	هر مفصل را به گرما، لات، MTC و سوابق بازرسی پیوند می دهد	نیاز به قابلیت ردیابی شماره حرارتی و نقشه برداری لیست بسته بندی

ضمیمه 5C3 API همچنین نشان می دهد که محاسبات فروپاشی ممکن است ضخامت دیوار، OD، فشار داخلی و تنش محوری را در نظر بگیرند، به این معنی که مقاومت در برابر فروپاشی یک موضوع طراحی ترکیبی است تا یک برچسب درجه ساده.

روکش بالا چقدر خطر فرو ریختن را کاهش می دهد؟

پوشش بالا فروپاشیبرای چاه هایی طراحی شده است که در آن پوشش معمولی ممکن است مقاومت کافی در برابر فشار فروپاشی خارجی نداشته باشد. در مقایسه با پوشش معمولی API 5CT، پوشش HC تأکید بیشتری بر عملکرد خرابی تأیید شده، کنترل بدنه محکم‌تر{2}}لوله، قدرت تسلیم پایدار، نظم عملیات حرارتی و قابلیت ردیابی بازرسی دارد.

پوشش معمولی API 5CT	پوشش بالا فروپاشی
عمدتا بر اساس اندازه، وزن، درجه، طول و اتصال انتخاب شده است	انتخاب بر اساس اندازه، درجه، اتصال و رتبه بندی فروپاشی مورد نیاز
پشتیبانی عمومی چاه و ایزوله منطقه ای را پوشش می دهد	بر مقاومت بالاتر در برابر فشار فروپاشی خارجی تمرکز می کند
لوله استاندارد-کنترل بدنه	توجه بیشتر به ضخامت، بیضی و گرد بودن دیوار
مناسب برای چاه های معمولی کم عمق یا متوسط{0}}	برای چاه های عمیق، مخازن تخلیه شده، تشکیلات نمکی و بخش های HPHT استفاده می شود
خریدار MTC استاندارد و سوابق بازرسی را بررسی می کند	خریدار همچنین باید رتبه‌بندی فروپاشی، سوابق ابعادی، NDT و قابلیت ردیابی حرارت/لات را تأیید کند

به عنوان مثال،پوشش P110وپوشش P110 با فروپاشی بالاممکن است درجه پایه یکسانی داشته باشند، اما نباید آنها را به عنوان یک محصول در نظر گرفت. P110 HC باید برای عملکرد خرابی تأیید شده سفارش داده شود، نه تنها برای استحکام بالاتر.

high collapse casing pipe body control line-octal steel high collapse casing manufacturing line-octal steel

چه زمانی خریداران باید پوشش با فروپاشی بالا را انتخاب کنند؟

زمانی که طراحی چاه دارای ریسک فشار خارجی{0} بالایی است یا زمانی که هزینه خرابی پوشش بیش از حد قابل قبول است، باید در نظر گرفته شود. موارد معمولی عبارتند از:

رشته های تولید عمیق تحت فشار خارجی بالا؛
مخازن تخلیه شده که در آن پشتیبانی فشار داخلی ممکن است در طول زمان کاهش یابد.
بخش های تشکیل نمک با بارگذاری طولانی مدت غیر یکنواخت-.
چاه های HPHT و برنامه های حفاری با وزن گل بالا؛
چاه‌های مداخله‌ای{0}}دریایی یا پرهزینه که کار تعمیر آنها گران است.
پوشش تولید دیوار سنگین-که به کنترل ابعاد و بازرسی دقیق‌تری نیاز دارد.
هدف فقط خرید درجه قوی تر نیست. ارزش واقعی ثابت نگه داشتن بدنه لوله تحت بار خارجی و کاهش خطر بیضی شدن، تغییر شکل به داخل و شکست فروپاشی است.

دانلود: چه زمانی خریداران باید پوشش با فروپاشی بالا را انتخاب کنند؟

خلاصه عملی برای خریداران

فشار فروپاشی خطر را توضیح می دهد.پوشش بالا فروپاشیزمانی که این خطر بالاتر از آن چیزی است که پوشش معمولی می تواند با خیال راحت از عهده آن برآید، راه حل محصول است.

برای یک سفارش قابل اعتماد، خریداران نباید در نام درجه متوقف شوند. مشخصات امن تر این است که تعریف کنیمپوشش API 5CT با جمع شدن بالا، رتبه بندی فروپاشی مورد نیاز، اندازه، وزن، درجه، اتصال، محدوده بازرسی، سوابق MTC، NDT، تست هیدرواستاتیک، تست رانش، سوابق ابعادی و قابلیت ردیابی گرما/لات.

برای چاه هایی که نیاز به مقاومت بالاتر در برابر فشار فروپاشی خارجی دارند، خریداران می توانند Octal Pipe's را بررسی کنندپوشش API 5CT با جمع شدن بالامحدوده محصولات، شامل پوشش N80 HC، L80 HC، P110 HC و Q125 HC برای چاه های عمیق، مخازن تخلیه شده، سازندهای نمک و بخش های HPHT.
